Označovací systém škridiel ZAS

Kód: 974001

EAN: 4032689262727

1 831,47 € s DPH

1 489,00 € bez DPH

Dodávané s:
1× výpočtová aplikácia ZAS – iba v nemeckom jazyku, bez smartfónu
1× transportná taška TZ-ZAS

presný výpočet rezaných škridiel pomocou aplikácie ZAS
výpočet jednotlivých škridiel rad po rade
možnosť uloženia typov škridiel a projektových údajov
zoznam pripravených škridiel s možnosťou označenia dokončených položiek
rýchly kalkulátor pre jednoduché výpočty
export uložených údajov do PDF
aplikácia dostupná pre Android a iOS
výpočtová aplikácia dodávaná s produktom je iba v nemeckom jazyku
kontúrová mierka s lamelami, ktorá sa prispôsobí tvaru škridly
presné nastavovanie vypočítaných rozmerov priamo na rysovacej šablóne
veľké a prehľadné stupnice pre nastavenie dĺžok a uhlov
nastaviteľná podpera pre rôzne tvary škridiel
otočný stôl pre presné polohovanie škridly
možnosť prípravy a rysovania škridiel bezpečne na zemi
možnosť postavenia systému na pracovný stôl alebo dve kozy
menej rezania, prachu a zvyškov škridiel priamo na streche
transportná taška na kolieskach pre jednoduchšiu prepravu

strechy s úžľabím
strechy s nárožím
strechy so stúpajúcim odkvapom
strechy so šikmým štítovým okrajom
rysovanie a príprava bežných betónových škridiel
rysovanie a príprava bežných pálených škridiel
predpríprava rezaných škridiel pred ukladaním strešnej krytiny

MAFELL ZAS je systém na presné rysovanie a prípravu rezaných strešných škridiel ešte pred samotným ukladaním na strechu. Je určený najmä na strechy s úžľabím, nárožím, stúpajúcim odkvapom alebo šikmým štítovým okrajom, kde je potrebné pripravovať väčšie množstvo škridiel s rozdielnymi rozmermi rezu.

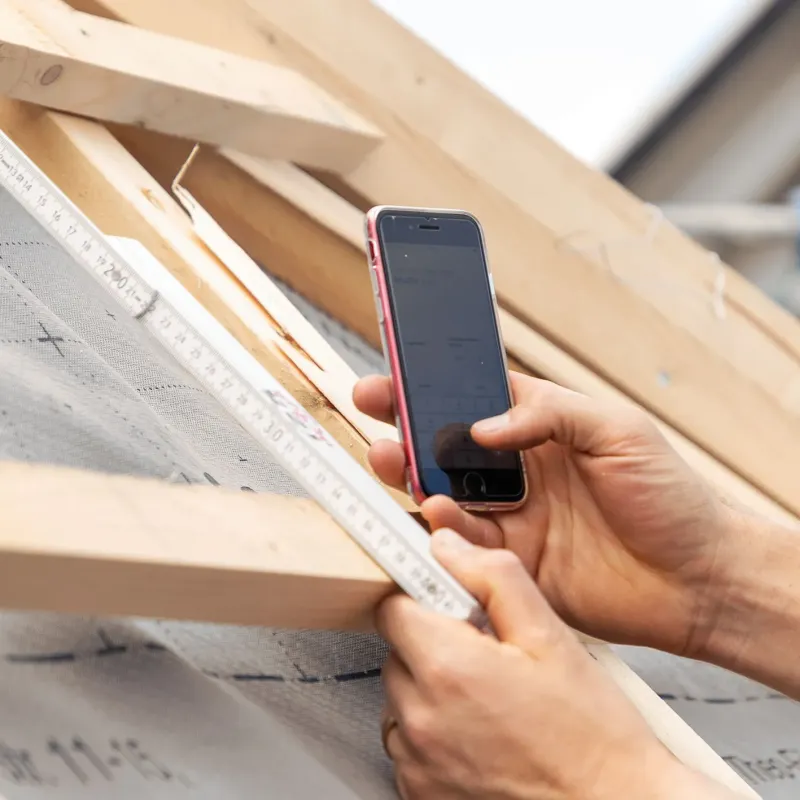

Základom systému je kombinácia výpočtovej aplikácie ZAS a mechanickej rysovacej šablóny. Do aplikácie sa zadajú známe rozmery strechy a škridiel. Aplikácia následne vypočíta potrebné rozmery jednotlivých rezaných škridiel pre každý rad. Na šablóne sa vypočítané hodnoty nastavia a jednotlivé škridly je možné presne označiť ešte na zemi, pred ich vynesením na strechu.

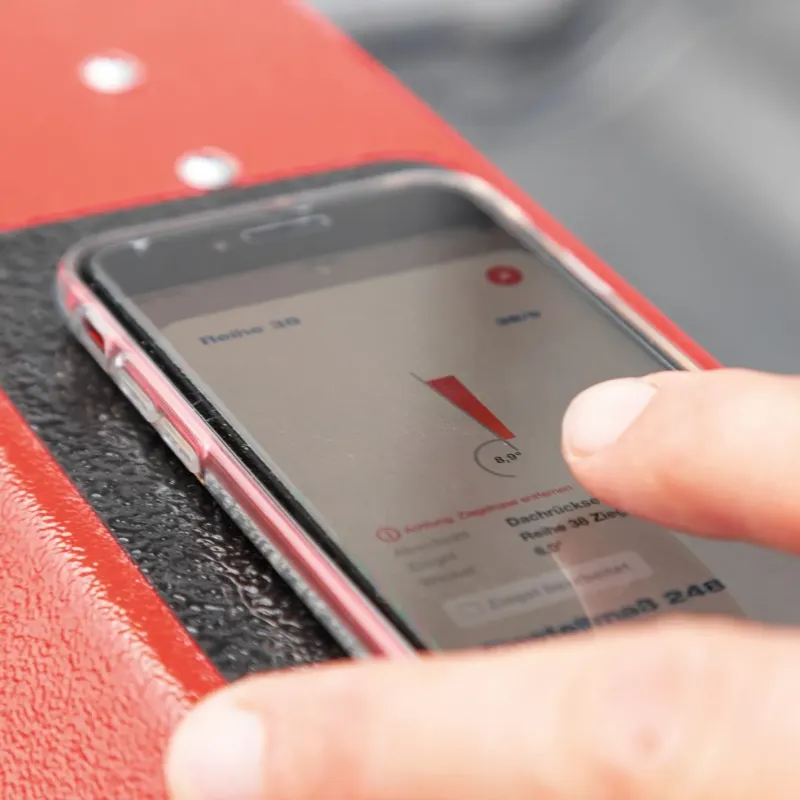

Pri vytváraní nového projektu sa v aplikácii vyberá typ strešného detailu – napríklad úžľabie, nárožie, šikmý štítový okraj alebo stúpajúci odkvap – a strana strechy. Následne je možné použiť už uložený typ škridly alebo vytvoriť nový. Do výpočtu sa zadáva okrem iného krycia šírka škridly, rozstup lát a počet radov. Aplikácia potom vypočíta rozmery pre každú jednotlivú škridlu.
Po označení škridly ju možno v zozname v aplikácii označiť ako hotovú, takže používateľ má prehľad o postupe prípravy. K dispozícii je aj rýchly kalkulátor na jednoduchšie zadávanie a výpočet rozmerov. Aplikácia je dostupná pre Android aj iOS a uložené údaje je možné exportovať do PDF na ďalšie spracovanie.

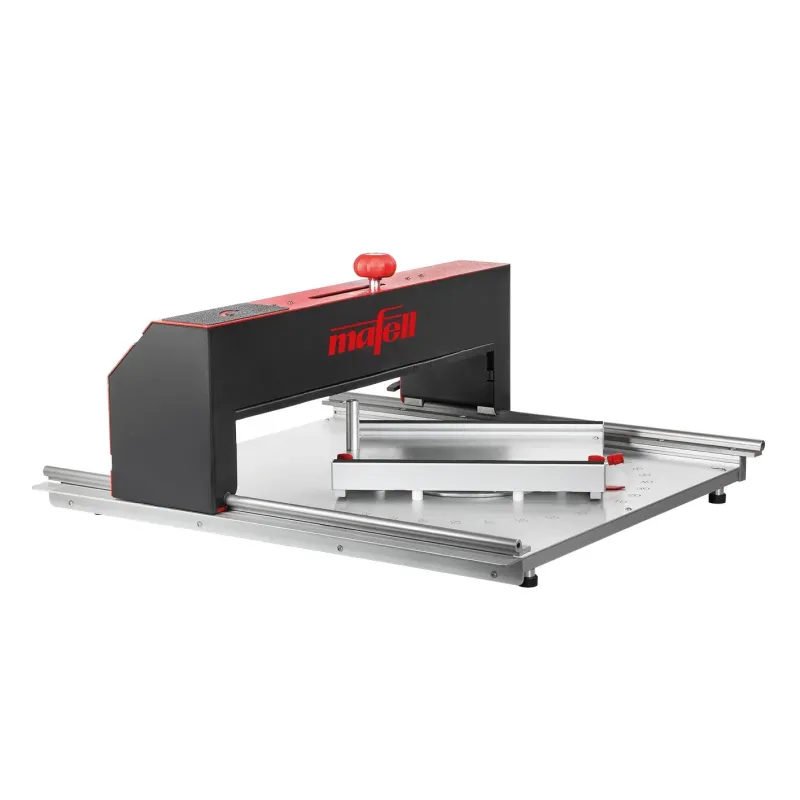

Samotná rysovacia šablóna je navrhnutá tak, aby bolo možné rôzne tvary škridiel bezpečne a presne polohovať. Kontúrová mierka sa pomocou pohyblivých lamiel prispôsobí tvaru škridly. Vypočítané rozmery sa potom nastavia na stupniciach šablóny a vďaka prehľadnému rozloženiu stupníc je možné presne nastavovať dĺžkové aj uhlové hodnoty.

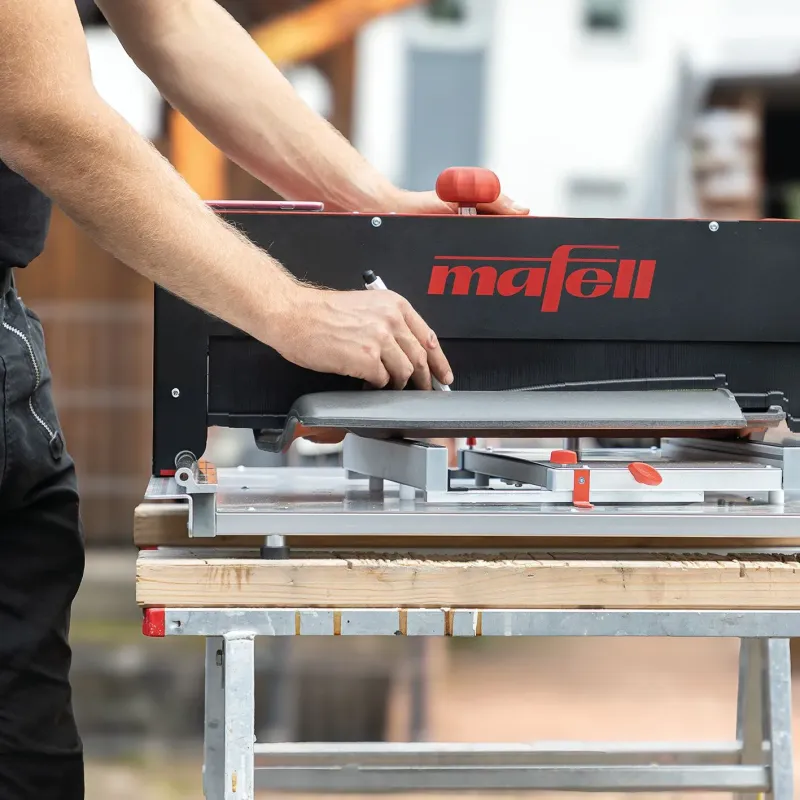

Nastaviteľná podpera umožňuje uložiť rôzne tvary škridiel na otočný stôl, na ktorom sa následne vykoná presné označenie línie rezu. Celú šablónu je možné postaviť na pracovný stôl alebo na dve kozy, čo umožňuje pracovať v ergonomickej polohe a pripravovať škridly bezpečne na zemi.

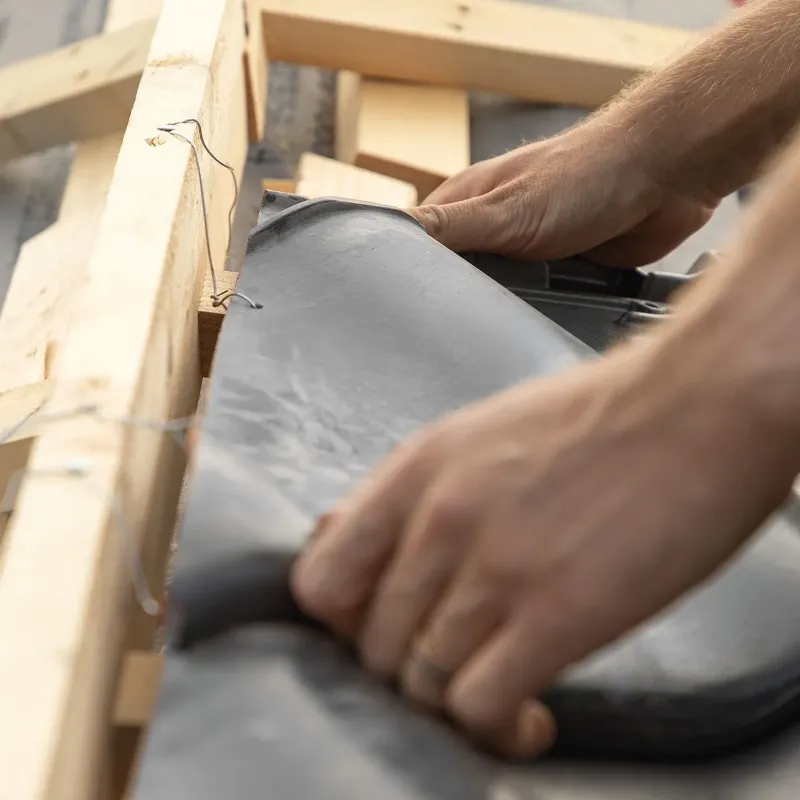

Výsledkom je, že sa na strechu vynášajú už pripravené a narezané škridly. Znižuje sa tak potreba zdĺhavého merania a rezania priamo na streche a zároveň zostáva strešná plocha bez zvyškov škridiel a prachu z rezania.
ZAS sa dodáva v transportnej taške na kolieskach, vďaka ktorej je možné celý systém s hmotnosťou 22,4 kg pohodlnejšie premiestňovať na pracovisku.

Rozmery (D × Š × V): 730 x 800 x 345 mm
Hmotnosť: 22,4 kg
